Bärbar Crimp Tvärsnittsanalysator för Kabelhärvor WPM-SES

Garantera överlägsen krympningskvalitet med det ergonomiska och höghastighetssystemet för analys av krimptvärsnitt

Införandet:

I Dagens tillverkningslandskap, tillförlitligheten hos kabelhärvningscrimp Kontakter är avgörande för prestanda och säkerhet för otaliga produkter. Introduktion av det avancerade crimp-tvärsnittsanalyssystemet, En heltäckande och användarvänlig lösning utformad för att stärka tillverkare med snabb och exakt kvalitetskontroll. Detta system är konstruerad för effektiv provberedning, högupplöst avbildning, och noggrann analys, vilket ger avgörande insikter om crimp-kvaliteten och säkerställa den långsiktiga integriteten hos dina kabelhärvor. Från fordon och flygteknik till elektronik och vidare, detta system är ditt Viktigt verktyg för att upprätthålla de högsta standarderna på crimp Termineringsexcellens.

Nyckelfunktioner och fördelar: Hastighet, precision och användarcentrerad design

Det här Crimp Tvärsnittsanalyssystem är ett noggrant konstruerat system lösning som kombinerar avancerad teknik med praktisk design, erbjuda en uppsättning funktioner utformade för att effektivisera din kvalitetskontroll Processa och leverera oöverträffad noggrannhet:

• Integrerad skärning och slipning för snabb provberedning: I hjärtat av systemet finns en integrerad skär- och slipmodul. Denna avancerade enhet utför båda avgörande provförberedelsestegen i en Enkel, sömlös drift, vilket avsevärt påskyndar arbetsflödet och att säkerställa konsekventa, högkvalitativa tvärsnitt. Detta integrerade Approach minimerar manuell hantering och potentiella fel, vilket leder till fler Tillförlitlig analys.

• Höghastighetsanalys: Resultat på under 5 minuter: Tid är avgörande inom tillverkning. Detta system är utformat för snabb genomströmning och kan slutföra hela bearbetningen och analysen av ett enda terminaltvärsnitt inom 5 minuter. Denna exceptionella hastighet förbättrar dramatiskt effektiviteten hos din Kvalitetsinspektionsprocess, vilket möjliggör snabbare återkoppling, snabbare problem upplösning, och ökad produktionskapacitet.

• Ergonomisk och modulär design för användarens bekvämlighet: Operatörens komfort och användarvänlighet är viktiga faktorer vid designen av detta system. Den ergonomiska designen minimerar användartrötthet, medan den modulära kombinationen möjliggör enkel åtkomst och underhåll av komponenter. Detta är användarcentrerat Tillvägagångssätt säkerställer ett smidigare, mer effektivt arbetsflöde och minskar Operatörsutbildning.

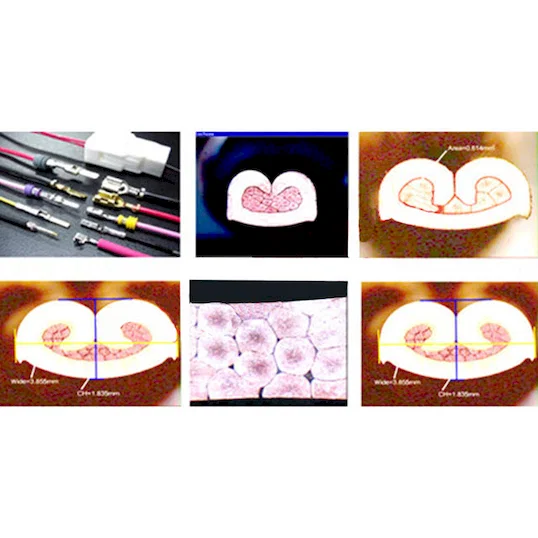

• Japan-importerat högupplöst bildinsamlingssystem för oöverträffad skärpa: Upplev exceptionell bildkvalitet med det Japan-importerade högupplösta bildinsamlingssystemet. Detta system fångar skarpa, detaljerade tvärsnittsbilder, vilket möjliggör noggrann mätning och analys även av den mest intrikata crimp strukturer. Den överlägsna bildskärpan möjliggör noggrann utvärdering av Kritiska krimpparametrar, vilket säkerställer tillförlitliga kvalitetsbedömningar.

• Högpresterande mikroskop med 3D-bildkapacitet: Systemet innehåller ett högpresterande mikroskop som inte bara levererar ultrahögupplöst bildgivning utan även genererar upprätta tredimensionella rumsliga bilder. Denna avancerade kapacitet ger en stark stereoskopisk känsla och klar bildbehandling med ett brett synfält. Detta 3D-perspektiv förbättrar den visuella analysen av krimpstrukturer, vilket möjliggör en mer heltäckande förståelse av crimpens kvalitet.

• Exakt mätning och areaberäkning med specialiserad programvara: Utrustat med specialiserad mjukvara möjliggör detta system enkel och korrekt mätning av längd och area. Det intuitiva mjukvarugränssnittet möjliggör noggrann kvantitativ analys av krimpparametrar och tillhandahåller objektiva data för kvalitetsbedömning och processoptimering. Denna precisa mätning kapacitet säkerställer konsekvent och tillförlitlig kvalitetskontroll.

• Robust styrsystem drivet av japansk Mitsubishi PLC: Kärnan i systemets automatisering och styrning är en pålitlig japansk Mitsubishi PLC-styrenhet (SBL). Denna branschledande styrenhet säkerställer stabil och exakt drift av alla systemmoduler, vilket bidrar till den övergripande noggrannheten och tillförlitligheten i analysprocessen.

• Brett modulskärområde och justerbara hastigheter för mångsidighet: Systemet erbjuder ett modulskärområde på 0,13 till 6,00 mm2 och rymmer en mängd olika trådstorlekar som ofta används vid tillverkning av kabeltrådar. Dessutom möjliggör justerbara rotations- och malhastigheter (2800 rpm), drivna av importerade tyska motorer, optimerad provberedning för olika material och terminaltyper. Skärhastigheten på 2 mm/s säkerställer effektiv provbearbetning.

• Tyskimporterad precisionskärskiva för rena och hållbara snitt: Skärmodulen använder ett högkvalitativt skärhjul (innerdiameter 21,7 mm, OD 105 mm, tjocklek 0,5 mm) importerat från Tyskland. Detta ömtåliga och hållbara blad säkerställer rena, precisa snitt, minimerar deformation och bevarar terminalens tvärsnittsintegritet för noggrann analys.

• Exakt Z-axeljustering och X-axelförskjutning för optimerad provpositionering: Finjustera provpositionering med Z-axelns svaga inställningsområde från 0,00 till 5,00 mm och X-axelns förskjutning driven av en japansk Panasonic-servomotor. Dessa precisa justeringar säkerställer optimal provjustering för både skärning/slipning och avbildning, vilket bidrar till konsekventa och exakta resultat.

• Eclipse Partial Electrolys för förbättrad ytklarhet: För utmanande prover innehåller systemet eclipse partiell elektrolys, möjligf-bearbetningsområden upp till 6 mm2 med justerbara elektrolystider på 5 till 30 sekunder. Denna egenskap förbättrar ytskärpan i tvärsnittet, vilket förbättrar bildkvaliteten och den analytiska noggrannheten.

• Mångsidig förstoring och observationsomfång: Det optiska systemet erbjuder ett brett utbud av förstoringsalternativ (0,75x till 5,0x med 0,5 fast positionsförskjutningsteknik för både Amplify och Tooth Pitch), vilket möjliggör detaljerad observation av krimpfunktioner i olika skalor. Observationsområdet sträcker sig från 1,2 till 8,2 mm (X-axelns riktning) och ger en heltäckande bild av krimpens tvärsnitt.

• Justerbar ultraljus LED-belysning och XYZ mobilplattform: Uppnå optimala betraktningsförhållanden med en ultraljus vit LED-ljuskälla med oändligt styrbar intensitet. Den integrerade XYZ-axelplattformen med finjustering (räckvidd +/- 6 mm) möjliggör exakt positionering och undersökning av olika områden inom tvärsnittet i tre dimensioner.

• Omfattande analysprogramvara och datainspelning: Systemet levereras med Section-ms-programvaran och använder ett japanskt industriellt HD-videosystem med en 3-megapixelkamera och USB 2.0-anslutning för bildfångst och analys. Denna integrerade mjukvarusvit erbjuder en rad mätverktyg, inklusive förbättrade mätverktyg för kompressionsförhållanden, certifierade för användning i krävande branscher som fordon, hushållsapparater och IT.

Tekniska specifikationer:
